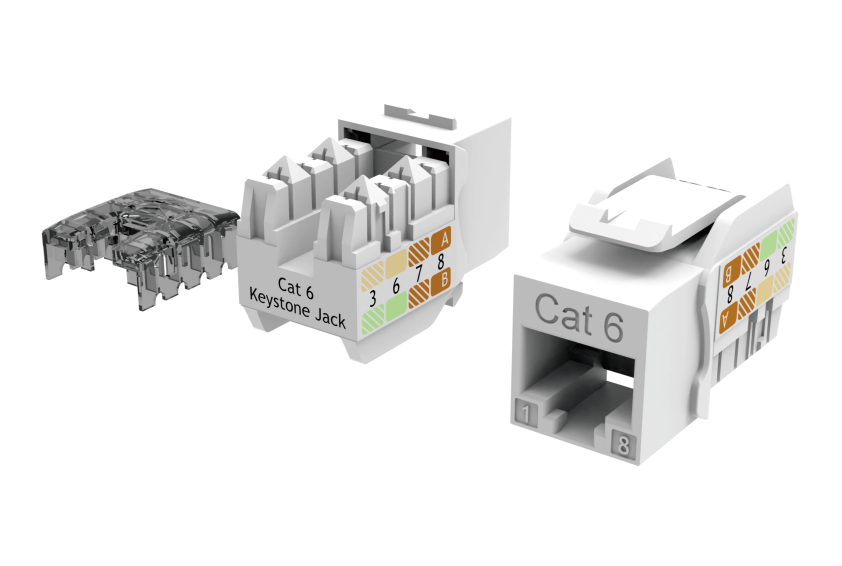

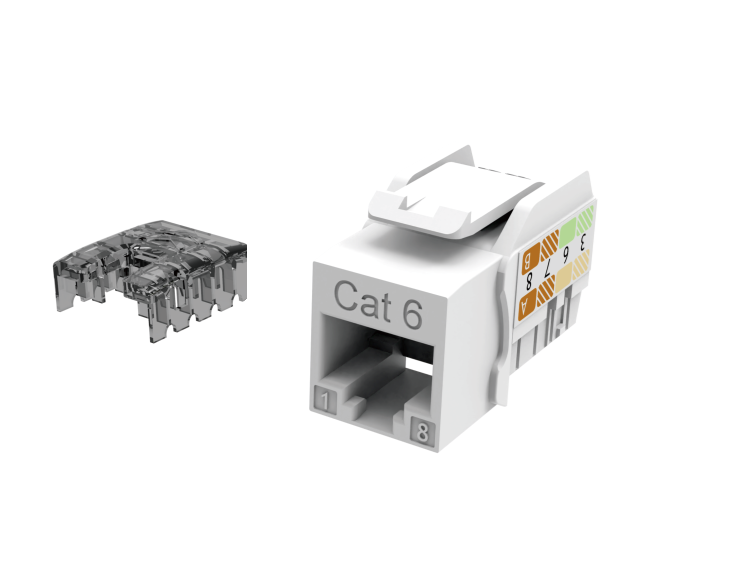

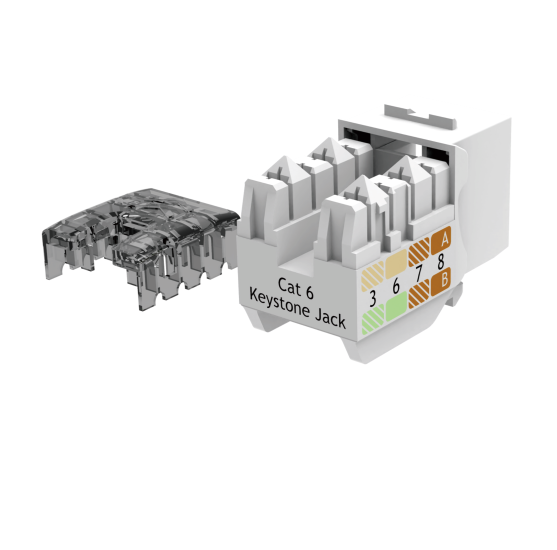

90°非屏蔽模块
登骐90°非屏蔽模块，导体选用优质磷青铜，镀50微英寸金，兼顾信号稳定与耐插拔。外壳采用高抗压环保材料，防火等级UL94V-0，坚固耐用，适应复杂施工环境，鱼眼穿针技术符合环保理念。
产品等级可选：C5e/C6/6A
产品等级可选：C5e/C6/6A
产品特点：
*单体模块，长短链路性能优异。
*鱼眼插针技术，符合环保理念。
*金针补偿设计，有效提升近端串音余量。
*自动化生产，性能稳定，产品可靠。
*结构紧凑，体积小巧。
*分线峰设计，易于分线。
*适配登骐快速专用打线工具。
|
电气性能 |
物理带宽：Cat 5e≥100MHz；Cat 6≥250MHz;Cat 6A≥500MHz 绝缘阻抗：≥500MΩ 接触阻抗：≤20mΩ 直流电流：≤1.5Amps |
|
产品材质 |
主体材料：ABS IDC组件：PC IDC端子：磷青铜镀镍 金针材料：磷青铜镀金50U” PCB材料：FR-4 |
|
物理参数 |
端口类型：8P8C 插拔次数：≥750次 端接寿命：≥200次 端接线规：22-26AWG |
|
环境条件 |
储存温度：-40℃~68℃ 使用温度：-10℃~60℃ 相对温度：10%-90%RH |
|
应用标准 |
GB 50311-2016 ISO/IEC 11801 ANSI-TIA/EIA- 568.2-E YD/T 926.3-2024 |
|
产品名称 |
| 3013A-29-C5e |
| 3013A-29-C6 |
| 3013A-29-C6A |
