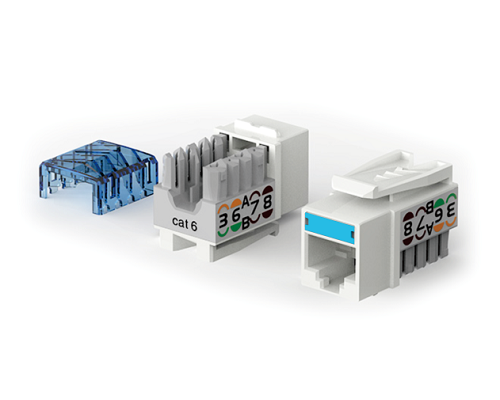

90°非屏蔽模块

登骐90°非屏蔽模块，导体选用优质磷青铜，镀50微英寸金，兼顾信号稳定与耐插拔。外壳采用高抗压环保材料，坚固耐用，适应复杂施工环境。
单体模块，IDC处专利设计，降低串音干扰，结构紧凑，分线设计，便于施工。

产品等级可选：C5e/C6/C6A

产品特点

*单体模块，长短链路性能优异.

*鱼眼插针技术，符合环保理念.

*全自动化生产，性能稳定，产品可靠.

*IDC处，36/45线对增加隔离筋位专利设计，有效降低串音干扰.

*结构紧凑（体积小，可装配于四口面板及1U48口模块化配线架）

*分线峰设计，易于分线.

*适配登骐快速专用打线工具。

*彩色插片颜色管理,便于设备及工作区域的识别、分类与区分设备及工作区域

电气性能	物理带宽：Cat 5e≥100MHz；Cat 6≥250MHz;Cat 6A≥5000MHz 绝缘阻抗：≥500MΩ 接触阻抗：≤20mΩ 直流电流：≤1.5Amps
产品材质	主体材料：PC IDC组件：PC IDC端子：磷青铜镀镍金针材料：磷青铜镀金50U” PCB材料：FR-4
物理参数	端口类型：8P8C 插拔次数：≥1000次端接寿命：≥250次端接线规：22-26AWG 绝缘线径：0.7-1.6mm
环境条件	储存温度：-40℃~68℃ 使用温度：-10℃~60℃ 相对温度：10%-90%RH
应用标准	GB 50311-2016 ISO/IEC11801 ANSI-TIA 568.2-E YD/T 926.3-2024
